CẤU TẠO THIẾT BỊ
Hình 1. Cấu tạo thiết bị lọc dòng ngang
|
1 – Van nguyên liệu đầu ra
|
5 – Màng lọc 1
|
9 – Bơm nguyên liệu
|
|
2 – Van tẩy rửa 3
|
6 – Màng lọc 2
|
10 – Van nguyên liệu đầu vào
|
|
3 – Van tuần hoàn bên ngoài
|
7 – Thùng tẩy rửa
|
11 – Van tẩy rửa 1
|
|
4 – Van tẩy rửa 2
|
8 – Van xả thải
|
Y – 1: Đồng hồ đo áp
|
NGUYÊN LÝ HOẠT ĐỘNG
Trong quy trình lọc dòng ngang, dịch lọc chảy qua bề mặt của vật liệu lọc màng theo phương tiếp tuyến, vì vậy sự tích tụ chất rắn tối thiểu ở màng lọc, giúp cho thời gian hoạt động của bộ lọc tăng lên.
Hình 2. Nguyên lý hoạt động của thiết bị lọc dòng ngang
THÔNG SỐ KỸ THUẬT
- Làm bằng thép không gỉ ( INOX SUS 316L).
- Lưu lượng: 50 - 200l/h (20oC; 0,2 MPa).
- Năng suất: 300 - 500 lít.
- Nhiệt độ làm việc ≤ 45oC.
- Kháng axit, kiềm và nhiều dung môi hữu cơ.
- Áp suất đầu vào: 0,2 - 0,4 MPa, áp suất đầu ra: 0,1 - 0,2 MPa.
- Kích thước lỗ màng lọc 0,1 - 0,3µm, tuổi thọ màng 2 - 5 năm.
ƯU ĐIỂM THIẾT BỊ
- Phân tách với độ chính xác cao, giữ nguyên vật liệu hiệu quả.
- Phân tách ở nhiệt độ phòng, tiết kiếm năng lượng.
- Hoạt động chống ô nhiễm tốt.
- Điều khiển tự động bằng PLC, hoạt động đơn giản, ít nhân công, dễ dàng làm sạch và bảo trì.
- Thiết bị nhỏ gon và đẹp, bố trí hợp lý và tốn ít diện tích.

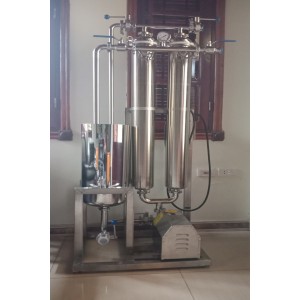

Hình 4. Hình ảnh thiết bị Lọc dòng ngang do Công ty sản xuất
Hình 5. Lõi lọc của thiết bị Lọc dòng ngang
